一、产品功能

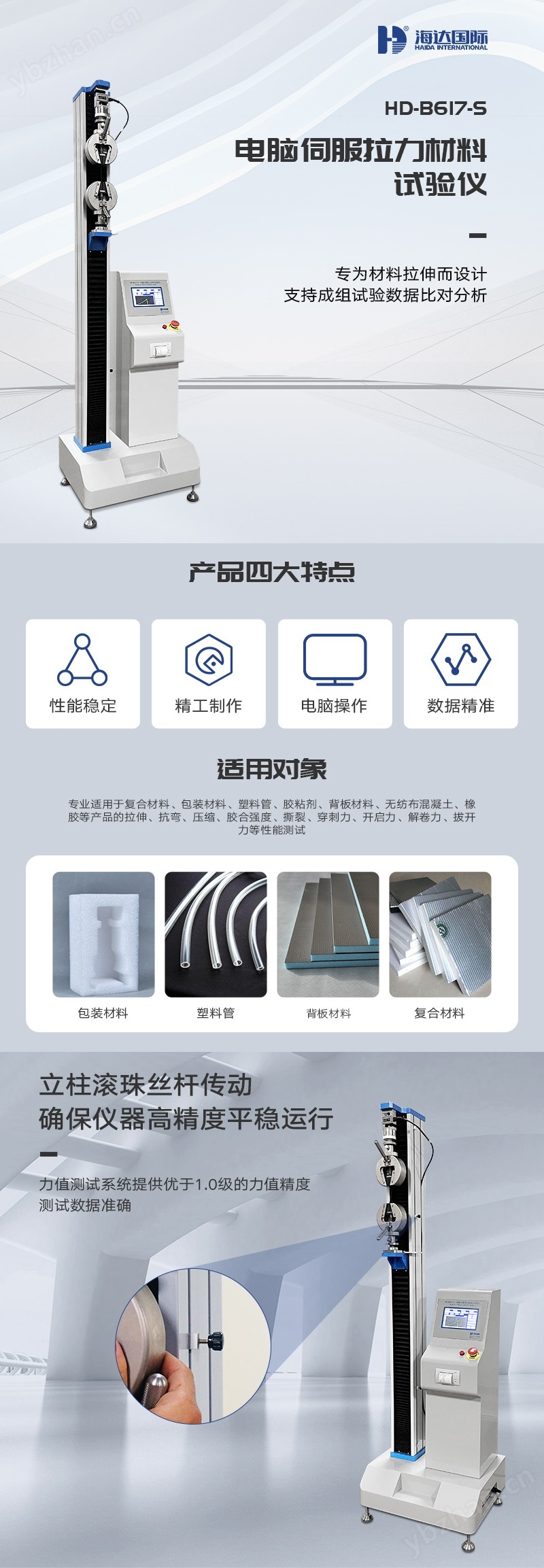

海达 电脑伺服拉力材料试验仪价格，专业适用于复合材料、包装材料、塑料管、胶粘剂、背板材料、无纺布、混凝土、橡胶等非金属材料和医疗器械、线缆、钢材等金属产品的拉伸、抗弯、压缩、胶合强度、撕裂、穿刺力、开启力、解卷力、拔开力等性能测试。
二、主要技术参数
指标 | 参数 |
容 量 | 50N\100N\500N\1kN\2kN\5kN 传感器 |
电 机 | 400W伺服电机 |
驱 动 器 | 400W伺服驱动器 |
控制方式 | 电脑控制windows模式操作/触摸屏控制（双控） |
显示方式 | 电脑显示/触摸屏显示（双显） |
数据输出 | USB输出/Windows模式输出、Office模式输出/热敏打印机输出 |
丝 杆 | 滚珠丝杆 |
速度可调 | 0.1～500mm/min |
最大行程 | 1200mm（不含夹具） |
荷重分解度 | 1/250,000 |
荷重精度 | ≤±0.5% |
有效测试力值范围 | 0.1N～5kN |
单位切换 | gf/kgf/N/kN/lbf/T |
有效深度 | 接头中心到防尘罩距离60mm |
仪器外形尺寸 | 约430mm*550mm*1750mm（L*W*H） |
重 量 | 约80kg |
电 源 | 1∮ AC220V |
整机功率 | 约500W |
主要测试项目 | 材料的拉伸（压缩）等试验 |
三、操作原理
性能测试：将试样装置于上下两夹具之间，伺服电机及减速机通过皮带轮带动精密滚珠丝杆旋转使横梁带动夹具上/下移动，施予规定之速度，下夹具向上压缩/向下拉伸对试样进行加载，力值传感器即感受到力值负载，将力转换成模拟信号经由采集控制板处理，并发送至电脑显示。
四、符合标准
GB/T 16491-2008、GB/T228 2002、GB/T232、GB/T7314等执行标准。
五、产品特点
（一）结构特点
1.立柱滚珠丝杆传动，确保仪器高精度平稳运行；
2.力值测试系统提供优于1.0级的力值精度，测试数据准确；
3.系统内嵌USB接口，方便系统的数据传输和外部接入。
（二）功能特点
1.海达 电脑伺服拉力材料试验仪价格集成拉伸、撕裂、定伸抗拉、下压、穿刺保持力等多项专业独立的测试程序，为用户提供了多种试验项目；
2.具有行程限位保护、过载保护、漏电保护等功能；
3.具有定速度、定变形、定应变、定应力速率、定应变速率等多种控制方式，控制方式间可任意切换；
4.支持成组试验数据比对分析，具有多单位转换功能。
六、产品出厂配置
配置 | 名称（单位） | 明细 | |
标准配置 | 文件（份） | 合格证*1、说明书*1、保修卡*1 | |
警示标志（张） | 警示标签*3 | 避免阳光直接照射*1 | |
感电注意*1 | |||
严禁敲打碰撞*1 | |||
夹具（套） | 夹具*1 | ||
电源线（条） | 国标*1 | ||
USB数据线（条） | 原动力*1 | ||
U盘（个） | 海达1G*1 | ||
耗材（份） | 热敏打印纸*1 | ||
选购 | 传感器（个） | 50N\100N\500N\1kN\2kN\5kN | |
夹具（套） | 根据用户需求定制 | ||
台式电脑（套） | 惠普电脑/联想电脑等 | ||
电源线（条） | 英标/欧标/美标/南非等 | ||
七、产品配件清单
序号 | 配件名称 | 品牌 | 配件规格 | 产地 |
1 | 力值传感器（选配） | / | 50N\100N\500N\1kN\2kN\5kN | / |
2 | 伺服电机 | 松下 | MHMJ042P1S(400W) | 日本 |
3 | 伺服驱动器 | 松下 | MBDJT2210(400W) | 日本 |
4 | 减速机 | 利明 | SVBA11-1:30-0.4KW | 中国 |
5 | 触摸屏 | 原动力 | HD-B617-S（拉力机触摸屏连电脑） | 中国 |
6 | 定制软件 | 原动力 | 电脑伺服拉力材料试验仪定制版 | 中国 |
7 | 轴承 | 国产 | 32004 | 中国 |
8 | 丝杆组合 | TBI | SFU02510-4-L1600 | 中国台湾 |
注：海达测仪器始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格、外观亦会相应改变
