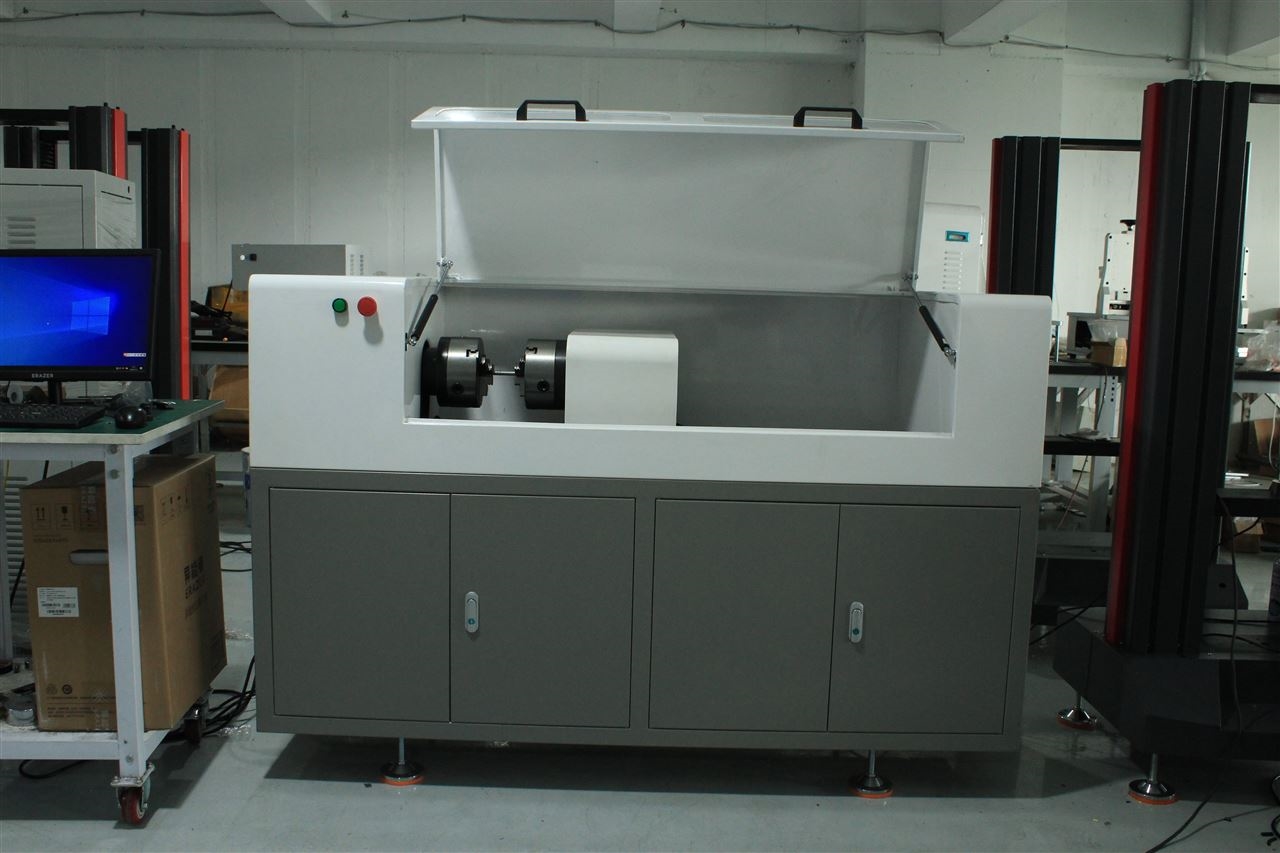

syjx.ybzhan.cn仪表网旗下微机控制扭转试验机
ZYNZ-W1000Nm
一、扭转试验机简介
该试验机主要用于五金件扭转、零部件、原材料、半成品零部件、成品零部件的检测。被测试试样安装在可调整空间的夹具之间，可适应不同的被测试试样扭转力学性能的试验。试验机采用计算机控制操作，可进行扭矩、峰值、角度、曲线等数据的采集；显示器显示被测试零件的扭矩-时间，扭角-时间，扭矩-扭角试验曲线；可以实现试验数据存储、拷取、打印试验报表等。
二、产品构成系统：
1 试验主机：采用卧式结构，高精度光轴导轨+滑块，刚性好，精度高。
2 传动系统：由电机、动力部分、减速系统等组成。
3 测力系统：由高精度扭矩传感器、美国AD芯片等组成。
4 控制系统：试验力测量控制系统由高精度扭矩传感器、测量放大器、A/D转换、稳压电源等组成，通过各种信号处理，实现计算机显示、控制及数据处理等功能。
5 安全保护装置：满量程过载保护、过流保护、过压保护等。
三、技术参数:
1. 样式：卧式
2. 最大试验力：±1000Nm
3. 试验力分辨率：0.01Nm
4. 扭矩测量范围：1%～100%F.S（最大扭矩）
5. 扭矩示值相对wucha： ＜±0.5%
6. 扭矩示值重复性wucha： ＜ 0.5%
7. 角度分辨率：0.01°
8. 扭转附具：三爪卡盘(专用工装另计)
9. 试验行程：550mm(可按要求定制)
10. 扭转速度控制范围：0.1°/min～720°/min 无极调速
11. 保护功能：试验机有过载保护功能
12. 供电电源：220V，750W,50Hz
四、配置清单：
1. 扭转卧式主机一台；
2. 伺服电机一台；
3. 试验机手控盒一套
4. 高精度重型直线导轨一套;
5. 高精密减速系统一套；
6. 高精度双向扭矩传感器一只；
7. 基于Windows操作系统的计算机控制软件 一套
8. 惠普/联想品牌商务计算机 一台
9. 惠普/联想品牌液晶显示器 一台
10. 惠普品牌喷墨打印机 一台
11. 电源线、数据线各一根；
12. 地脚螺栓一套；
13. 专用测试软件一套
14. 扭转通用附具三爪卡盘一套；
15. 说明书、合格证、装箱单各一份
五、功能介绍:
l 自动显示：在试验过程中，实时显示试验力、峰值、试验状态；
l 自动对应：在实验过程中角度、扭矩自动对应；
l 自动运行：输入试验参数,可自动完成试验过程；
l 自动计算：试验完成后，抗扭强度等可自动计算结果；
l 自动存储：实验数据、曲线自动存储到电脑中；
l 方便查询：点击查询按钮，可查询做过的多组实验数据；
l 打印结果：试验结果可通过打印机打印出来；
l 操作方便：汉字菜单式操作，直观明了；
l 功能齐全：能够进行不同材料、零部件试验；
l 破断判断: 试样破损后,机器自动停止;
l 保护功能: 过载保护功能外，还有过流、过压能保护功能。
l 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行
l 自动变速：试验过程中扭转速度可按预先设定的程序自动变化
l 过程实现：试验过程、测量、显示和分析等均由微机完成；
l 批量试验：对相同参数的试样，一次设定后可顺次完成；
l 曲线遍历：试验完成后，可对曲线进行再分析；
l 曲线选择：可选择扭矩-时间，扭角-时间，扭矩-扭角等曲线进行显示和印；
l 试验报告：形成报表，并可打印及储存；
六、试验机的工作环境条件:
1．在室温10℃～35℃范围内，相对湿度不大于80%；
2．在稳固的基础或工作台上正确水平安装；
3．在无震动、无腐蚀性介质和无较强电磁场干扰的环境中；
4．电源电压的波动范围不应超出额定电压的±10%。
